UQZ-55Z系列顶装式(底装式) 磁翻柱液位计

2020-09-17

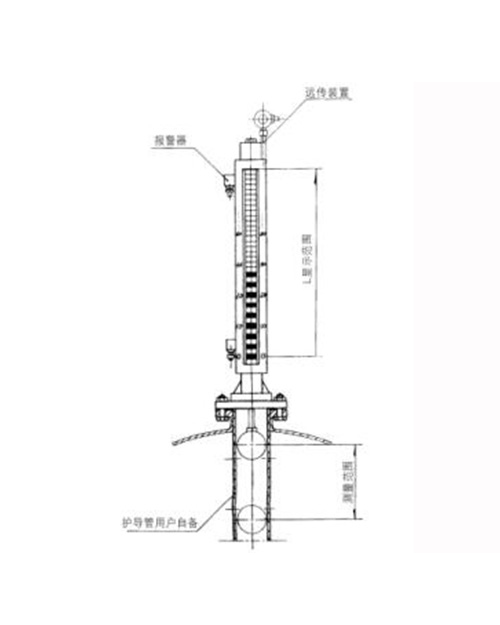

UQZ-55Z系列顶装式(底装式) 磁翻柱液位计 UQZ-55Z系列顶装式(底装式) 磁翻柱液位计画线图
在线咨询
用途

U HZ-52Z系列侧装式磁翻柱液位计, 是本厂引进、吸收国外同类产品, 并加以吸收、消化、提高, 按原化学工业部颁布的磁性液位计标准HG/T 21584-95研制生产的产品。可用于塔、罐、槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封、防泄漏适应于高压、高温、腐蚀性介质的液位测量,使用可靠,安全性好,它弥补了玻璃板(管)液位计指示不清晰,易破碎的不足,不受高、低温度剧变的影响,不需多组液位计的组合。全过程测量无盲区,显示醒目,读数直观,测量范围大,特别是现场指示部分,由于不与液体介质直接接触,所以对高温、高压高粘度、有毒、有害、强腐蚀性介质,更显其优越性。因此,它比传统的玻璃管,板式液位计具有更高的可靠性、安全性、先进性、实用性。侧装式磁翻柱液位计的最显著特点是液体介质与指示器完全隔离,所以在任何情况下都非常安全、可靠、耐用、而且各种型号的液位计配上液位报警、控制开关, 可实现液位或界位的上、下限越位报警、控制或联锁, 配上静压式液位变送器或干簧-电阻式液位变送器, 可将液位、界位信号转换成二线制4-20mADC标准信号,实现远距离指示、检测、记录与控制。该系列侧装式磁翻柱液位计可广泛适用于电力、石油、化工、冶金、环保、船舶,建筑、食品等各行业生产过程中的液位测量与控制。

特点

适合容器内液体介质的液位、界位的测量。除现场指示,还可配远传变送器、报警开关、控制开关,检测功能齐全。

●指示新颖,读数直观、醒目,观察指示器的方向可根据用户需要改变角度。

●测量范围大,不受贮槽高度限制。

●指示机构与被测介质 隔离,因而密封性好,可靠性高,使用安全。

●结构简单,安装方便,维护费用低 磁性浮 、磁翻柱 指示器

●耐腐蚀、无需电源、防爆


结构原理

液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的 磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180°,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。


液体介质密度与沉筒距对照表(PN 1.6~40.MPa)


液体介质密度

(g/cm)

沉筒距M

(mm)

典型液体介质示例
0.45~0.60320~380液化石油气,液氨,乙稀,氢氰酸,乙烷
0.61~0.74260~320汽油,丁二烯
0.75~0.85230~260甲醇,环氧(丙烷),二甲苯,轻油,乙醇
0.86~0.99200~230丙酮,氨水,粗笨,啤酒,重酒,牛脂,乙苯
1.00~1.10180~200水,醋酸,樟脑油
1.11~1.25160~180盐酸,焦油,氯磺酸,硝基苯,FR-22
1.26~1.39140~160液碱,麦芽糖,20%稀硫酸,硫酸二甲酯
1.40~1.59120~140液氯,稀硫酸,浓硝酸,FR-12,氯仿
1.60~2.00100~12098%硫酸,发烟硫酸,高氯酸,溴水磷酸,氟油





技术参数

测量范围:0~6000mm

准确度:±10mm,±16mm

翻柱直径:10mm,16mm

公称压力:1.6MPa, 2.5MPa

公称通径:150mm

介质密度:≥0.7g/cm(特殊要求可达0.45g/cm)

介质温度:-20~+250C

接液材质:1Cr18Ni9Ti, OCr18Ni 9(304)

介质粘度:≤2.0Pa·s

环境振动:频率≤25Hz振幅≤0.5mm

跟随速度:≤0.08m/s

法兰标准:HG20592~20635-97

报警器、远传装置:技术参数和U HZ-52Z系列相同

SX G系列数字显示调节报警仪, 光柱显示调节报警仪详见说明书。
