UHZ-52Z系列磁翻板液位计

2020-09-17

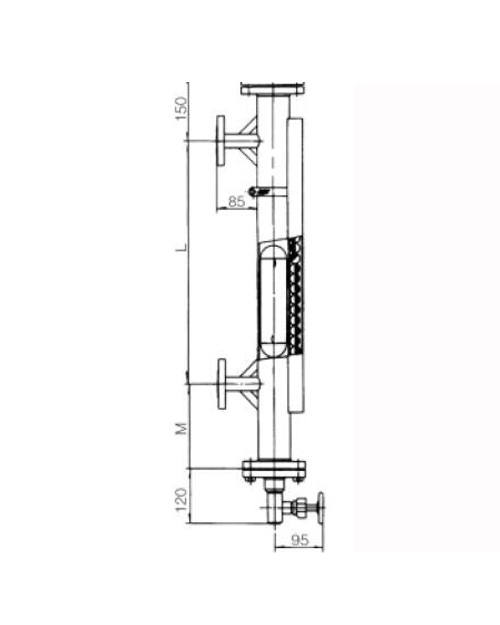

UHZ-52Z系列磁翻板液位计 UHZ-52Z系列磁翻板液位计画线图
在线咨询
用途

U HZ-52Z系列侧装式磁翻柱液位计, 是本厂引进、吸收国外同类产品, 并加以吸收、消化、提高, 按原化学工业部颁布的磁性液位计标准HG/T 21584-95研制生产的产品。可用于塔、罐、槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封、防泄漏适应于高压、高温、腐蚀性介质的液位测量,使用可靠,安全性好,它弥补了玻璃板(管)液位计指示不清晰,易破碎的不足,不受高、低温度剧变的影响,不需多组液位计的组合。全过程测量无盲区,显示醒目,读数直观,测量范围大,特别是现场指示部分,由于不与液体介质直接接触,所以对高温、高压高粘度、有毒、有害、强腐蚀性介质,更显其优越性。因此,它比传统的玻璃管,板式液位计具有更高的可靠性、安全性、先进性、实用性。侧装式磁翻柱液位计的最显著特点是液体介质与指示器完全隔离,所以在任何情况下都非常安全、可靠、耐用、而且各种型号的液位计配上液位报警、控制开关, 可实现液位或界位的上、下限越位报警、控制或联锁, 配上静压式液位变送器或干簧-电阻式液位变送器, 可将液位、界位信号转换成二线制4-20mADC标准信号,实现远距离指示、检测、记录与控制。该系列侧装式磁翻柱液位计可广泛适用于电力、石油、化工、冶金、环保、船舶,建筑、食品等各行业生产过程中的液位测量与控制。

特点

适合容器内液体介质的液位、界位的测量。除现场指示,还可配远传变送器、报警开关、控制开关,检测功能齐全。

●指示新颖,读数直观、醒目,观察指示器的方向可根据用户需要改变角度。

●测量范围大,不受贮槽高度限制。

●指示机构与被测介质完全隔离,因而密封性好,可靠性高,使用安全。

●结构简单,安装方便,维护费用低 磁性浮 、磁翻柱 指示器

●耐腐蚀、无需电源、防爆


结构原理

液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180°,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。


液体介质密度与沉筒距对照表(PN 1.6~40.MPa)


液体介质密度

(g/cm)

沉筒距M

(mm)

典型液体介质示例
0.45~0.60320~380液化石油气,液氨,乙稀,氢氰酸,乙烷
0.61~0.74260~320汽油,丁二烯
0.75~0.85230~260甲醇,环氧(丙烷),二甲苯,轻油,乙醇
0.86~0.99200~230丙酮,氨水,粗笨,啤酒,重酒,牛脂,乙苯
1.00~1.10180~200水,醋酸,樟脑油
1.11~1.25160~180盐酸,焦油,氯磺酸,硝基苯,FR-22
1.26~1.39140~160液碱,麦芽糖,20%稀硫酸,硫酸二甲酯
1.40~1.59120~140液氯,稀硫酸,浓硝酸,FR-12,氯仿
1.60~2.00100~12098%硫酸,发烟硫酸,高氯酸,溴水磷酸,氟油





技术参数

1、测量范围:0~15000mm。

2、准确度:±10mm±16mm

3、翻柱直径:10mm16mm

4、公称压力:PN 1.6~10.0MPa

5、公称通径:DN20mm

6、介质密度:≥0.45g/cm

7、介质密度差:≥0.15g/cm(测量界位)

8、介质温度:-20~+250℃(特殊要求可达450℃)

9、介质粘度:≤150Cp=200cst, 对于粘度大的介质或温度低

时易结晶的介质,可根据用户要求选带蒸汽夹套式液位计

10、环境振动:频率≤25Hz振幅≤0.05mm

11、跟随速度:≤0.08m/s

12、连接法兰:采用化工部1997年最新颁布的HG20592~20635-97标准若采用其他标准

(如GB, ANSI, DIN等标准) , 请用户在订货时注明。

13、SX G系列数字显示调节报警仪、光柱显示调节报警仪详见说明书。


报警器技术参数

1、供电电源电压:220V.AC,50Hz,

2、输出信号:二:常开,二常闭开关信号

3、开关触点容量:220V,2A

4、工作寿命:>105次

5、报警精度:±5mm

6、环境温度:-40~+60℃

7、环境振动:频率≤25Hz振幅≤0.5mm

8、防爆型式及防爆标志:经化工部电气仪表防爆质量监督检验中心检验合格。

防爆标志dI IBT 6。防爆证号:CE 991009

9、报警开关防爆软管接口:M20X1.5内螺纹。


运传(变送)装置技术参数

1、远传装置量程:0~15000mm;在同一个设备上,因量程过大而同时使用多台同一型号

的浮子液位计时,远传部分可以串联使用,但用户在订货时须注明。

2、精度:±10mm

3、回差:±10mm

4、输出信号:4~20mA.DC

5、远传最大距离:3Km,设电缆电容、电感最大值不超过0.04uF、2mH

6、电源电压:24V.DC、220V.AC50Hz(浮子液位计配带24V直流稳压电源)

7、环境温度:-40~+60℃

8、环境振动:频率≤25Hz振幅≤0.05mm

9、负载阻抗:250Q

10、防爆软管接口:M20X1.5内螺纹

11、功耗:<1.0W

12、防爆型式及防爆标志:经化工部电气仪表防爆质量监督检验中心检验合格。

防爆标志:d lIBT 6。防爆证号:CE 991008。
