D941F系列衬氟电动蝶阀

2020-10-22
D941F系列衬氟电动蝶阀
在线咨询

主要特点

1、设计新颖、合理、结构 ,重量轻,启闭迅速。

2、操力矩小,操作方便,省力灵巧。

3、可以任何位置安装,维修方便。

4、密封件可以更换,密封性能可靠达到双向密封零泄漏。5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

采用标准

设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:

GB/T13927-1992;JB/T9092-1999

电动执行器 LDR型、HQ型或PSQ型角行程全电子式电动执行机构是O型球阀的驱动装置,采用一体化结构设计,它以AC220V电源电压作动力,直接接受统一标准信号(4-20mA、0-10mA或1-5VDC、0-10V DC),将此转变成与输入信号相对应的位移,以角度位移(0~90°)运动,改变阀芯的开度,因此一定的输入信号对应一定的位置开度,实现比例动作。

二位开关式接受AC220V或AC380V作动力,通过电机正反转实现开关动作,并同时输出阀位指示信号是一种高精度、高性能、高可靠性类产品。

采用标准

零件名称

材料

阀体

球墨铸钢、铸钢、合金钢、不锈钢

蝶板

灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料

密封圈

各种橡胶、聚四氟

阀杆

2Cr13、不锈钢

填料

O型圈、柔性石墨O

材料选用和适用温度


材料品种

氯丁橡胶

丁晴橡胶

乙丙橡胶

聚四氟乙烯

硅橡胶

氟橡胶

天然橡胶

尼龙

英语简称

CR

NBR

EPDM

PTFE

SI

VITON

NR

PA

型号代号

X或J

XA或JA

XB或JB

F或XC、JC

XD或JD

XE或JE

X1

N

耐高温度

82℃

93℃

150℃

232℃

250℃

204℃

85℃

93℃

耐低温度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

-20℃

-73℃

适用工作温度

0~+80℃

-20~+82℃

-40~+125℃

-30~+150℃

-70~+150℃

-23~+150℃

-20~+85℃

-30~+93℃



技术参数

公称通径

DN(mm)

50~1200

公称压力

PN(MPa)

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

适用介质

空气、水、污水、蒸气、煤气、油品等。

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动。


安装参数

公称通径 (DN)

L

D1

D

z-φd

H

H0

A

B

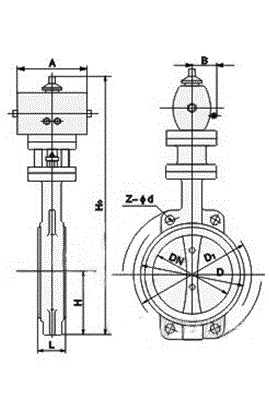

D941F系列衬氟电动蝶阀示意图

50

43

125

165

4-18

63

315

180

65

65

46

145

185

4-18

70

330

180

65

80

46

160

200

8-18

83

390

245

72

100

52

180

220

8-18

105

431

245

72

125

56

210

250

8-18

115

455

245

72

150

56

240

285

8-22

137

626

355

93

200

60

295

340

8-22

164

720

350

93

250

68

350

395

12-22

206

800

550

350

300

78

400

445

12-22

230

860

600

350

350

78

460

505

16-22

248

883

600

350

400

102

515

565

16-26

289

972

600

350

450

114

565

615

20-26

320

1043

750

380

500

127

620

670

20-26

343

1098

750

380

600

154

725

780

20-30

413

1236

750

380

700

165

840

895

24-30

478

1431

750

380

800

190

950

1015

24-33

525

1488

750

380
