VB7000系列电动二通调节阀

VB-7000系列电动二通调节阀用于空调通风、热处理厂的工业和工厂流体控制。

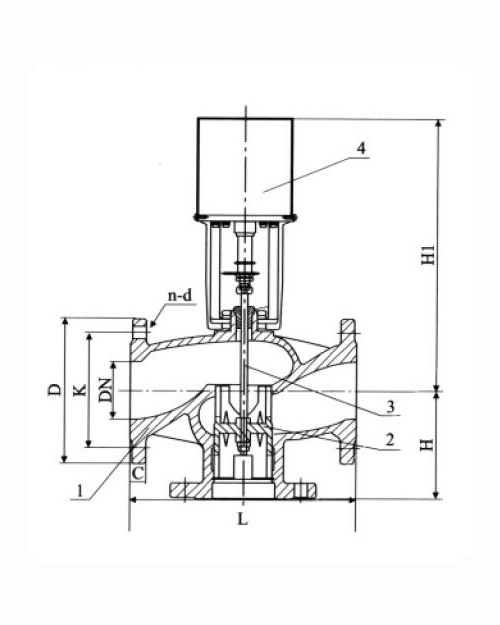

结构

VB-7000系列电动二通调节阀包括阀体、阀盖、阀瓣、阀杆、轴封、密封件。

安装

1.按阀体显示的流动方向安装

2.安装阀前应保证管道清洁、没有焊接时留下的氧化物。

3.管道与阀体相连接时必须 吻合。并不受振动

4.用高温流体(如蒸汽、过热的水、透热液体)作业的工厂，安装时应使用伸缩接

头，以避免管道膨胀，挤压阀体。

5.驱动器垂直安装在阀体之上、避免驱动器装在阀的下面。

6.需留出足够的空间以便日常维护时，从阀体上拆卸驱动器

7.阀不能安装有于爆及环境温度高于50℃和低于5℃的环境中，也不能置于蒸

汽、水力喷射或滴漏处。

主要技术参数

介质：热冷水、50%乙二醇、蒸汽

介质温度：2-120C

公称压力PN：1600KPa

流量特性：等百分比或线性

渗漏量：Kv值的0.05%

主要材料

1、阀体、阀座：球墨铸铁H200

2、阀瓣：黄铜

3、阀杆：不锈钢

4、执行器
