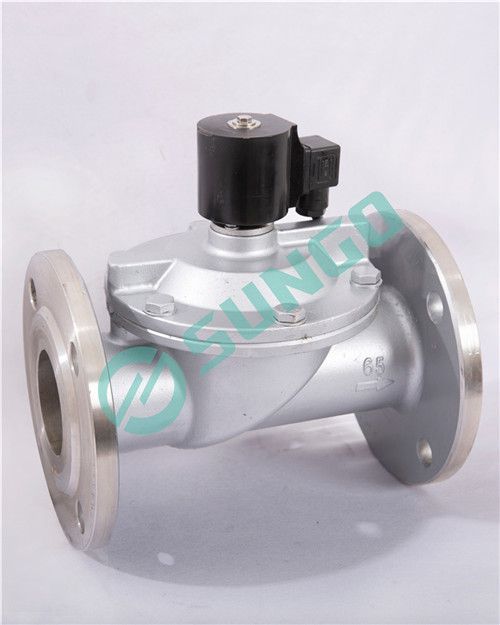

ZCS系列电磁阀









 ZCS

  ZCS

 ZST

【ZCS系列电磁阀产品用途】:

ZCS系列电磁阀适用于以水或液体为工作介质,可自动化控制或远程制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封,故队工作介质的清洁度大大减低,具有启闭迅速,可靠性高等特点。

【ZCS系列电磁阀结构特点】:

1.电磁先导膜片式操作结构
2.阀门流量比普通阀提高10%
3.采用特殊密封结构和特种密封材料无泄漏
4.寿命长是同类产品的5倍以上
5.工作平稳噪音低、无水锤冲击、无颤抖声
6.采用膜片式、对介质洁净度要求较低
7.不锈钢可动铁芯经久耐用,反应快速;
8.配管方式可任意角度安装,为增强寿命是水平管线圈朝上
9.防爆线圈符合T4,T5和测CE的标准(德国NASS线圈)
10.引用标准:GB3836·9 防爆标志 Exm I/IIT4(国产线圈)

【ZCS系列电磁阀规格说明】:





【ZCS系列电磁阀技术参数】:

工作介质DN

水、粘度≤4E的油及其它非腐蚀性流体

介质温度℃

≤60

公称压力(Mpa)

1.0

工作压差(Mpa)

0.05~1.0

0.1~1.0

0.15~1.0

电源电压

AC220V其余规格可作特殊订货

额定流量系数(KV)

按JB/T7352-94规定

写落量(ml/min)

按JB/T7352-94·F规定

公称通径(mm)

10

15

20

25

32

40

50

65

80

100

125

150

200

250

300

功耗

36VA

50VA

  【ZCS系列电磁阀安装尺寸】:

公称通径DN

内螺纹连接

法兰连接

外形尺寸

内螺纹

外形尺寸

法兰尺寸

H

L

G

H

L

D

D1

D2

n-d

b

f

15

112

80

1/2

















20

119

80

3/4















3

25

123

90

1

130

160

115

85

65

4-φ14

16

3

32

137

140



137

180

140

100

76

4-φ18

18

3

40

152

156



152

200

150

110

84

4-φ18

18

3

50

164

180

2

152

230

165

125

99

4-φ18

20

3

65







222

290

185

145

118

4-φ18

20

3

80







239

310

200

160

132

4-φ18

22

3

100







255

350

220

180

156

4-φ18

24

3

125







416

400

250

210

184

4-φ18

26

3

150







440

480

285

240

211

8-φ22

26

3

200







443

600

340

295

266

8-φ22

26

3

250







493

730

395

350

319

8-φ22

28

3

300







549

850

445

400

370

8-φ22

28

4



【ZCS系列电磁阀订货须知】:

1.订货时请注明型号,公称通径,公称压力,工作介质,工作压差,介质温度,电源电压及频率,介质粘度。

2.电磁阀一般工作电压为220V,电压波动量为85% ~ 110%的额定电压,如果超过此范围,请订货时注明电压的波动量,其他规格电源电压可做特殊订货。

3.阀门的开通时间达12小时/天以上,请选用常开式电磁阀。当使用环境周围有易燃易爆品,请选用防爆型电磁阀。

4.若已经由设计单位选定上正流体公司的ZBSF不锈钢电磁阀型号,请按ZBSF不锈钢电磁阀型号直接向我司销售部订购。
5.当使用的场合很重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

【ZCS系列电磁阀安装须知】:

1.安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。

2.电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,须定期清洁干净。

3.在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,安装旁路装置。

如图(三)当电磁阀安装在支路时,电磁阀的口径应比主管道上的阀门口径小,

如图(四)分路装置。注意:支路上的阀门平时须关闭。

4.安装电磁阀前,管道必须清洗干净。建议阀前安装过滤器,蒸汽管路安装疏水阀。

5.不要将阀安装于管道低凹处,以免因蒸汽冷凝水,杂质等沉淀在阀内而妨碍动作。

6.普通型不可在爆作危险场合使用。

7.在管道刚性不足情况下,建议把阀前后管子用支架固定,以防电磁阀工作时引起振动。

8.在安装前,要注意看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。

9.电磁阀前后管道上需装压力表,以便观察管道压力。
