SZCZP高温电磁阀
【SZCZP高温电磁阀产品用途】:

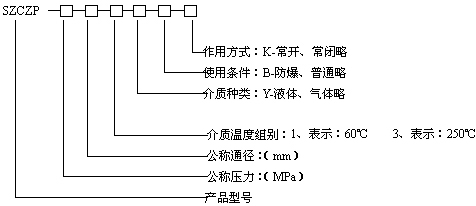

本阀是间接先导式平衡型电磁阀,具有耐高温、耐腐蚀、耐磨损、使用范围广等有点,广泛应用于输送水、轻油、重油,过热蒸汽、腐蚀气体等介质管路中。完成系统中气体、蒸汽液体、油类等各种介质的自动控制和自动调节。【SZCZP高温电磁阀规格说明】:
【SZCZP高温电磁阀技术参数】:
公称温度℃ |
≤250 |
|||||||||||
公称压力MPa |
1.6 |
|||||||||||
工作压差MPa |
0~1.6 |
0.05~1.6 |
0.1~1.6 |
|||||||||
公称通径mm |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
功耗VA |
50-80 |
|||||||||||
电源电压V |
220 |
|||||||||||
额定流量系数 |
按JB/T7352-94F规定 |
|||||||||||
泄露量 |
按JB/T7352-94.F |
【SZCZP高温电磁阀安装尺寸】:
DN |
H |
D |
D1 |
D2 |
n-d |
f |
b |
L |
10 |
465 |
90 |
60 |
41 |
4-14 |
2 |
14 |
130 |
15 |
465 |
95 |
65 |
46 |
4-14 |
2 |
14 |
130 |
20 |
465 |
105 |
75 |
56 |
4-14 |
2 |
16 |
150 |
25 |
465 |
115 |
85 |
65 |
4-14 |
3 |
16 |
160 |
32 |
475 |
140 |
100 |
76 |
4-18 |
3 |
18 |
180 |
40 |
490 |
150 |
110 |
84 |
4-18 |
3 |
18 |
200 |
50 |
505 |
165 |
125 |
99 |
4-18 |
3 |
20 |
230 |
65 |
525 |
185 |
145 |
118 |
8-18 |
3 |
22 |
290 |
80 |
535 |
200 |
160 |
132 |
8-18 |
3 |
24 |
310 |
100 |
565 |
235 |
190 |
156 |
8-22 |
3 |
24 |
350 |
125 |
580 |
270 |
220 |
184 |
8-26 |
3 |
26 |
400 |
150 |
605 |
300 |
250 |
211 |
8-26 |
3 |
28 |
480 |
【SZCZP高温电磁阀订货须知】:
1.订货时请注明型号,公称通径,公称压力,工作介质,工作压差,介质温度,电源电压及频率,介质粘度。
2.电磁阀一般工作电压为220V,电压波动量为85% ~ 110%的额定电压,如果超过此范围,请订货时注明电压的波动量,其他规格电源电压可做特殊订货。
3.阀门的开通时间达12小时/天以上,请选用常开式电磁阀。当使用环境周围有易燃易爆品,请选用防爆型电磁阀。
4.若已经由设计单位选定上正流体公司的ZBSF不锈钢电磁阀型号,请按ZBSF不锈钢电磁阀型号直接向我司销售部订购。
5.当使用的场合很重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
【SZCZP高温电磁阀安装须知】:
1.安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。
2.电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,须定期清洁干净。
3.在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,安装旁路装置。
如图(三)当电磁阀安装在支路时,电磁阀的口径应比主管道上的阀门口径小,
如图(四)分路装置。注意:支路上的阀门平时须关闭。
4.安装电磁阀前,管道必须清洗干净。建议阀前安装过滤器,蒸汽管路安装疏水阀。
5.不要将阀安装于管道低凹处,以免因蒸汽冷凝水,杂质等沉淀在阀内而妨碍动作。
6.普通型不可在爆作危险场合使用。
7.在管道刚性不足情况下,建议把阀前后管子用支架固定,以防电磁阀工作时引起振动。
8.在安装前,要注意看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。
9.电磁阀前后管道上需装压力表,以便观察管道压力。
感谢您访问我们的网站【www.sungofluid.com】,如有任何疑问.您可以致电给0577-67378705 或67378706我们,我们一定会尽心尽力为您提供好的服务。
