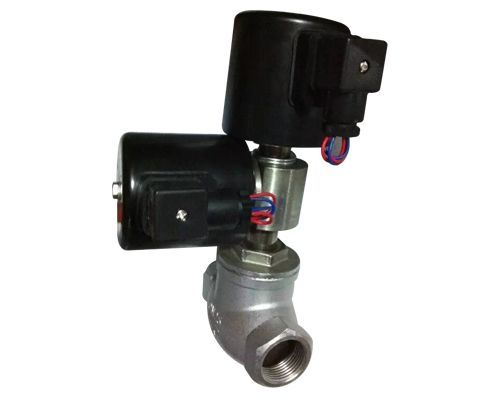

双头自保持电磁阀

【双头自保持电磁阀工作原理】：

当要求电磁阀打开接通时，点击开启开关，即线圈6开关，线圈6通电，阀杠上升，打开副阀，随后主阀打开，阀门开启接通。

当要求电磁关闭截断时，点击关闭开关，即线圈5开关，线圈5通电，线圈5动铁芯移动，打开阀杠定位装置，阀杠下移，副阀关闭，随后主阀关闭，阀门关闭截止断。

【双头自保持电磁阀注意事项】：

1.电磁阀进口处要装过滤网

2.安装后线圈6要锥之于水平面、允许倾斜度±3度

3.管路中介质压力不能超过阀门公称压力

4.介质流向要和阀门上流向一致

5.线圈6，线圈5开关要求装点动开关，线圈不能长时间通电，通电时关不超过3秒

6.线圈不能接触到点物体，如水，钢铁等

7.介质温度不能超过200度，粘度不能超过4E

【双头自保持电磁阀产品用途】：

ZCL电磁阀是自动控制系统中常见的管路开关元件，被广泛应用于石油，化工、冶制、纺织、食品、造船、医疗、环保及其他各工业部门的管理装置中，完成系统中气体，蒸汽、液体、油类（≤4E）等各种介质的自动控制，实现节能和程序控制自动化。

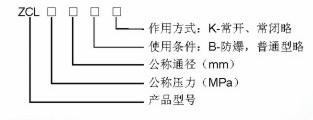

【双头自保持电磁阀规格说明】：



【双头自保持电磁阀技术参数】：

公称通径（mm）	25
公称压力（MPa）	10
工作压差（Mpa）	0~10
电源电压	AC220V其余规格可作特殊订货
使用寿命	按JB/T7352-94规定
额定流量系数（KV)
泄流量（ML/min）	按JB/T7352-94.F规定
功耗	30VA
防爆标志	DIIBT6
防爆证编号	Ce991010
出线口街头	内螺纹M20*1.5
介质温州℃	≤80
环境温度	-40~+60℃
工作介质	蒸汽、空气、水油（粘度≤4E）

【双头自保持电磁阀外形连接尺寸】：

公称通径DN	接管尺寸G	外形尺寸
		L	H1	H2
25	1	100	22	218	75

【双头自保持电磁阀订货须知】：



1.订货时请注明型号，公称通径，公称压力，工作介质，工作压差，介质温度，电源电压及频率，介质粘度。

2.电磁阀一般工作电压为220V，电压波动量为85% ~ 110%的额定电压，如果超过此范围，请订货时注明电压的波动量，其他规格电源电压可做特殊订货。

3.阀门的开通时间达12小时/天以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。

4.若已经由设计单位选定上正公司的ZBSF不锈钢电磁阀型号，请按ZBSF不锈钢电磁阀型号直接向我司销售部订购。
5.当使用的场合很重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。

【双头自保持电磁阀安装须知】：

1.安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。

2.电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，须定期清洁干净。

3.在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，安装旁路装置。

如图（三）当电磁阀安装在支路时，电磁阀的口径应比主管道上的阀门口径小，

如图（四）分路装置。注意：支路上的阀门平时须关闭。

4.安装电磁阀前，管道必须清洗干净。建议阀前安装过滤器，蒸汽管路安装疏水阀。

5.不要将阀安装于管道低凹处，以免因蒸汽冷凝水，杂质等沉淀在阀内而妨碍动作。

6.普通型不可在爆作危险场合使用。

7.在管道刚性不足情况下，建议把阀前后管子用支架固定，以防电磁阀工作时引起振动。

8.在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。

9.电磁阀前后管道上需装压力表，以便观察管道压力。
