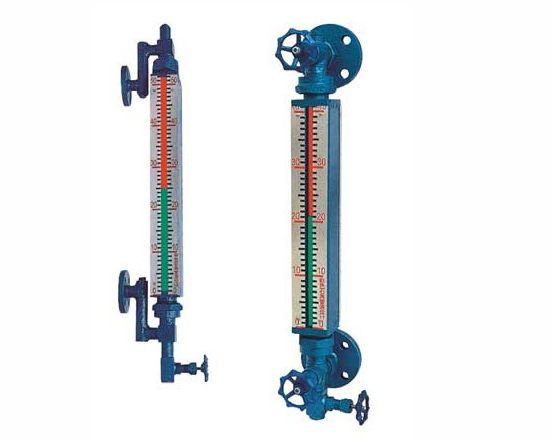

UNS(UGS)系列彩色石英管液位计



【UNS(UGS)系列彩色石英管液位计产品用途】:

UNS(UGS)系列彩色石英管液位计是采用国内外科技研制而成,它是普通玻璃板液位计更新换代产品,它广泛应用于石油、化工、电力、冶金等行业各种透明液体容器和锅炉上,如:水、汽油、液化气、液氨、丙安、丙烷、丙烯、芳烃、酸等油品和化工原料的液位测量,同时适用于二种不同介质密度的界面测量。彩色液体计安装在各种容器及锅炉上,直接观测到液位变化,液相显示呈现绿色,气相显示现呈红色,界面测量呈三色分界面。液、气显示反差很大,在远距离观察、夜间巡视鲜明明清晰。它成功 地克服了普通板式液位计笨重,密封面积大,易渗漏,显示不清晰在很近距离易判断的缺点。

【UNS(UGS)系列彩色石英管液位计主要技术参数】:

1、特制的99.99%Si02透明石英管,其变形点1077℃,软化点1730℃,抗压强度1170Kg/cm膨胀系统数5.5*10的负7次方,经特殊工艺处理后具有耐高温,高压和优良的机械特性。

2、工作压力:1.6、2.5、4.0、6.3MPa

3、工作温度:-50~+520℃

4、测量范围L:测量范围按中心中期则制定:300、500、800、1100、1400、1700、2000mm锅炉水位计:300、400、440 mm,特殊规格请注明尺寸。

5、伴热蒸汽夹套:工作压力1.0MPa, 接管尺寸G1/2内螺纹。

6、法兰连接尺寸:采用化工部实施的HG20592-2063597法兰标准

7、用户采用其他法兰标准,请在订货时注明。

8、钢球自动封闭压力:大于0.2MPa

9、重量:15-30Kg

10 、UNS-A~B显示高度与测量范围关系表(显示高度即标尺高度)

显示高度

150

350

650

950

1250

1550

1850

测量范围

300

500

800

1100

1400

1700

2000


【UNS(UGS)系列彩色石英管液位计特点】:

 液、气相显示清晰、无盲区、密封性能好、耐高温、高压、防粘稠、重量轻、寿命长、无泄漏、结构简单、冲洗维护方便。

 【UNS(UGS)系列彩色石英管液位计选型说明】:



产品名称

型号

用途及命使用场合

公称压力

彩色液位计

UNS-A-1
UNS-B-1
UNS-C-1

测量透明无色液位,界面且光线较好场合

1.6MPa
2.5MPa
4.0MPa
6.3MPa

彩色液位计

UNS-A-2
UNS-B-2
UNS-C-2

在UNS-□1附有蒸汽伴热 夹套,天气寒冷场合

彩色液位计

UNS-A-3
UNS-B-3
UNS-C-3

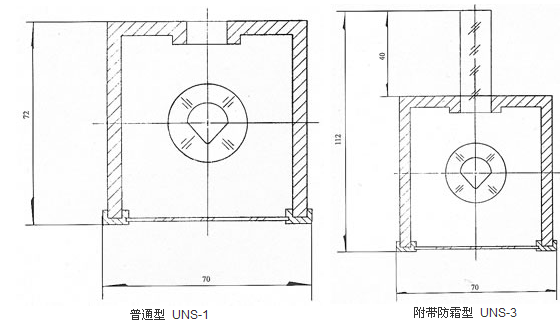

UNS-□1附加防霜装置,使用于低温介质,避免低温介质造成外表凝霜

彩色液位计

UNS-A-4
UNS-B-4
UNS-C-4

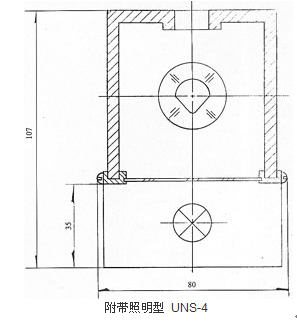

测量有色液体液位,界面且光线较弱,夜间监测场合,在UNS-□1附有照明装置

彩色液位计

UNS-A

液位计两端为阀门,阀门带安全装置。当石英管意外破损,防止容器内介质外流,由于阀门 通道比较小,所以只适合测量低粘度介质

彩色液位计

UNS-B

两端采用三通法兰连接,无安全装置。由于口径为20mm, 可测量较粘稠介质的液位

无盲区彩色液位计

UNS-C

两端采用三通法连接,无安全装置。由于口径为20mm,可测量较粘稠介质的液位;测量范围与显示高度同等。

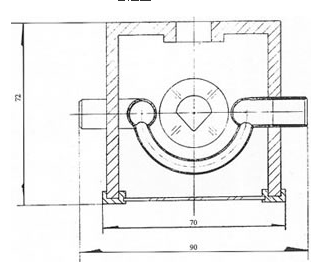

 【UNS(UGS)系列彩色石英管液位计不同类型】:
