当前位置:首页 >> 磁翻柱液位计 >> UH-52Z系列侧装式磁翻柱液位计

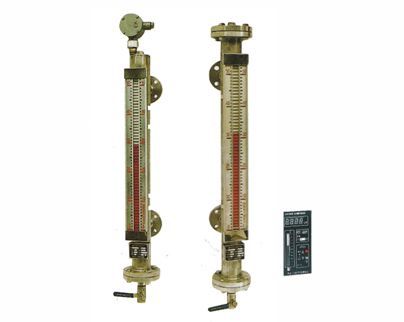

UH-52Z系列侧装式磁翻柱液位计



【UH-52Z系列侧装式磁翻柱液位计产品介绍】:

 UH-52Z系列侧装式磁翻柱液位计,是本厂引进、吸收国外同类产品、并加以吸收、消化、提高、按原化学工业部颁布的磁性液位计标准HG/T21584-95研制生产的产品。可用于塔、罐、槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封、防泄漏适应于高压、高温、腐蚀性介质的液位测量,使用可靠,安全性好,它弥补了玻璃板(管)液位计指示不清晰,易破碎的不足,不受高、低温度剧变的影响,不需多组液位计的组合。全过程测量无盲区,显示醒目,读数直观,测量范围大,特别是现场指示部分,由于不与液体介质直接接触,所以对高温、高压高沾度、有毒、有害、强腐蚀性介质,更显其优越性。因此,它比传统的玻璃管,板式液位计具有更高的可靠性、安全性、先时性、实用性。

侧装式磁翻液位计的最显著特点是液体介质与指示器完全隔离,所以在任何情况下都非常安全、可靠、耐用、而且各种型号的液位计配上液位报警、控制开关,可实现液位或界位的上、下限越位报警、控制或联锁,配上静压式液位变送器或干簧-电阻式液位变送器,可将液位、界位信号转换成二线制4-20mADC标准信号,实现远距离指示、检测、记录与控制。该系列侧装式磁翻柱液位计可广泛适用于电力、石油、化工、冶金、环保、船舶,建筑、食品等各行业生产过程中的液位测量与控制。

【UH-52Z系列侧装式磁翻柱液位计产品特点】:


l 适合容器内液体介质的液位、界位的测量。除现场指示外,,还可配远传变送器、报警开关、控制开

关,检测功能齐全。

l 指示新颖,读数直观、醒目、观察指示器的方向可根据用户需要改变角度。

l 测量范围大,不受贮槽高度限制。

l 指示机构与被测介质完全隔离,因而密封性好,可靠性高,使用安全。

l 结构简单,安装方便,维护费用低。

l 耐腐蚀、无需电源、防爆。

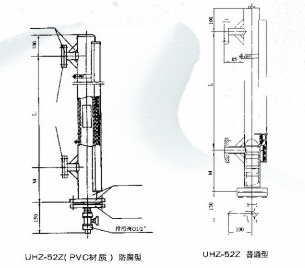

【UH-52Z系列侧装式磁翻柱液位计结构原理】:



液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计主导管中的浮子流量计也随之升降,浮子内的永久磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180°,当液们上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界们焉得虎子为容器内介质液位的实际高度,从而实现液位的指示。

【液体介质密度与沉筒距对照表 (PN1 .6-40.MPa)】:

液体介质密度  g/cm3)

沉简距 (mm)

   典型液体介质示例

0.45-0.6

 320-380

 液化石油气,液氨、乙烯、氢氰酸,乙烷

0.61-0.74

260-320

 汽油,丁二烯

0.75-0.85

 230-260

甲醇,环氧(丙烷),二甲笨,轻油,乙醉

0.86-0.99

 200-230

 丙酮,氨水,粗笨,啤酒,重酒,牛脂,乙笨

1.00-1.10

 180-200

水,醋酸,樟脑油

1.11-1.25

 160-180

盐酸,焦油,氯磺酸,硝基笨,FR-22

1.26-1.39

140-160

液碱,麦芽糖,20%稀硫酸,硫酸二甲酯

 1.40-1.59

 120-140

液氯,稀硫酸,浓硝酸,FR-12,氯仿

1.60-2.00

 100-120

 98%硫酸,发烟硫酸,高氯酸,溴水磷酸,氟油

【主要技术参数】:

、测量范围:0-15000mm

2、准确度:±10 mm ±16 mm

3、翻柱直径:10mm 16mm

4、公称压力:PN1.6-10.0MPa

5、公称通径:DN20mm

 6、介质密度: 0.45g/cm3

7、介质密度差:≥0.15g/cm3(测量界位)

8、介质温度:-20+250℃(特殊要求可达450℃)

9、介质粘度:≤150CP=200cst,对于粘度大的介质或温度低时易结晶的介质,可根据用户要求选带蒸汽夹套式液位计

10、环境振动:频率≤25HZ 振幅≤0.05 mm

11、跟随速度:≤0.08 m/s

12、连接法兰:采用化工部1997年最新颁布的HG20592-20635-97标准若采用其他标准(如GBANSIDIN等标准),请用户在订货时注明。

13SXG系列数字显示调节报警仪、光柱显示调节报警信详见说明书。

【报警器技术参数】:

1、供电电源电压:220VAC50Hz

2、输出信号:二常开,二常闭开关信号

3、开关触点容量:220V2A

4、工作寿命:>105次方次

5、报警精度:±5mm

6、环境温度:-40+60

7、环境振动:频率≤25Hz振幅≤0.5 mm

8、防爆型式及防爆标志:经化工部电气仪表防爆质量监督检验中心检验合格。防爆标志dllBT6.防爆证号:CE991009

9、报警开关防爆软管接口:M20*1 .5 内螺纹。




【运传(变送)装置技术参数】:

1、远传装置量程:0-15000mm:在同一个设备上,因量程过大而同时使用多台同一型号的浮子液位计时,远传部分可以串联使用多台同一型号的浮子液位计时,远传部分可以串联使用,但用户在订货时须注明。
2、精度:±10mm
3、回差:±10mm
4 、输出信号:4-20m A.DC
5、远传最大距离:3Km,敷设电缆电容、电感最大值不超过0.04UF、2mH
6 、电源电压:24V .DC 、220V. AC50Hz(浮子液位计配带24V直流稳压电源)
7、环境温度:-40~+60℃
8、环境振动:频率≤25Hz振幅≤0.05mm
9、负载阻抗:250Ω
10、防爆软管接口:M20*1.5内螺纹
11、功耗:<1.0W
12、防爆型式及防爆标志:经化工部电气仪表防爆质量监检验中心检验合格。防爆标志: dllbT6. 防爆证号:CE9910098.
