气动电磁阀工作原理

    气动电磁阀的工作原理:

    气动电磁阀里有密闭的腔,在的不同位置开有通孔,每个孔都通向不同的气管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来档住或漏出不同的排气的孔,而进气孔是常开的,压缩空气就会进入不同的气管,然后通过压缩空气的压力来推动气缸的活塞,活塞又带动活塞杆,活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。

    一般气动电磁阀的阀体上都会有气路图,看懂气路图便能大致的知道电磁阀是如果工作的。

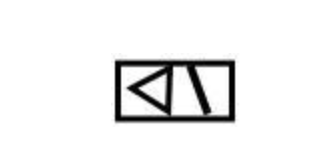

    气动电磁阀气路图

                                                图1

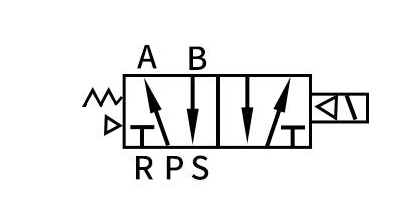

    例如:以上气路图1,我们从左到右依次介绍,

    气动电磁阀气路图左端

                                      图2

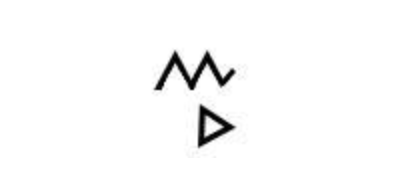

    图2中左边这个符号一般代表了是底部弹簧。

    气动电磁气路图阀体

                                                   图3

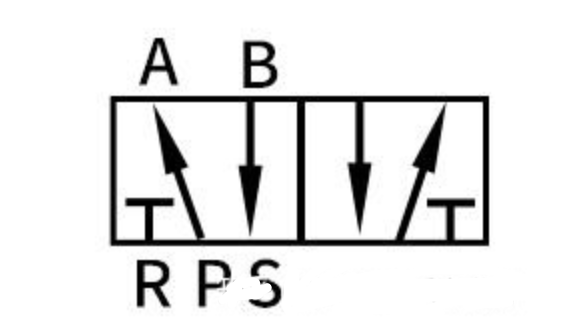

    中部为阀体部分,有三部分的含义

    一,判断电磁阀为几位几通;

    如图3,图中有两个方框,则表示此电磁为二位,A/B/R/P/S代表的是阀体的孔位,五个字母表示为五通,那么此电磁阀为二位五通电磁阀。以此类推。

    二,如何判断断电时状态和通电时状态;

    一般说断电状态为初始状态,通常断电是的气路都会有气控字符标识,另外则是通电状态下的气路运行路线。如是三位的,会有两个线圈或者先导阀,哪个线圈通电,则靠近通电线圈一侧的方框,为此时的气路运行路线。

    三,不同状态下的气路运行路线

    如图3,断电时,由P孔进气,A孔出气,作用于执行元件,通过B孔,最终在S孔排出,R孔关闭。通电时,由P孔进气,B孔出气,作用于执行元件,通过A孔,最终在R孔排出,S孔关闭。

    气动电磁阀气路图线圈

                                    图4

    右边部位如图4一般表示线圈或者先导小阀。

    相信,学会了看气动阀的气路图,其原理理解起来是很简单的!
