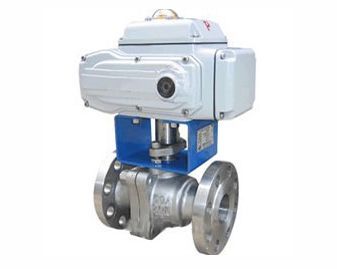

Q941F系列软密封电动球阀



【产品说明】

Q941F 型 PN16~PN63 浮动软密封电动球阀:电动驱动、法兰连接形式、浮动球直通式,密封形式采用软密封、阀座密封面材料为氟塑料,公称压力 PN16~PN63、公称尺寸 DN15~DN200、适用温度为 -28~300℃,阀体材料为碳素钢或不锈钢。

【工作原理】
Q941F 型 PN16~PN63 浮动软密封电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,由 DCL 系列精小型电动执行器(也可根据用户要求配置不同型号电子式电动执行机构或气活塞式执行机构)与超短球阀组成。电动执行机构内置伺服系统,无须另配伺服放大器,输入 4-20mA 信号及 220V AC 电源即可控制运转。和普通电动球阀相比具有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少,密封性能好等特点。
电动执行机构可直接接收计算机或工业仪表等输出的4~20mADC或1~5VDC控制信号,220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节),以实现与执行机构配套的阀门或其他装置开度的定位,同时输出4~20mADC的位置反馈信号。其核心控制部件电子式伺服控制器应用现代数字技术,对DCS/PLC规范设计而成,集信号采集、处理、反馈、控制于一体。采用独创的电子制动电路并附加机械阻尼装置消除惯性,可瞬时停机,定位时无振荡,定位精度可达0.3%以上。可控硅输出,动作时间快,输出稳定,可靠性高。体积小,轻便宜人,性能可靠,配套简单,流通能力大,特别适合于介质是粘稠,含颗粒,纤维性质的场合。目前该阀广泛应用于食品,环保,轻工,石油,造纸,化工,教学和科研设备,电力等行业的工业控制系数。

【结构特点】
1、电动球阀流体阻力小,是所有阀类中流体阻力较小的一种,以AC220V、AC380V或DC24V电源电压作动力,接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,以角行程输出的扭矩转动球体0~90º,就能完成启闭动作或调节动作;
2、球芯通道平整光滑,不易沉积介质,可以进行管线式通球。结构简单、重量轻、密封性能好。 特别适用于要求高压零泄漏率的场合;
3、采用HL型、3810R型、PSQ型角行程全电子式电动执行机构为不锈钢球阀的驱动装置,机电一体化的结构设计,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单,以AC220V或AC380V电源电压作动力,直接接受统一标准信号(4-20mA DC、0-10mA DC或1-5V DC、0-10V DC),将此转变成与输入信号相对应的位移,以角度位移(0~90º)运动,改变球芯的旋转开度,因此一定的输入信号对应一定的位置开度,实现比例调节动作。(二位开关式接受AC220V或AC380V电源电压作动力,通过电机正反转实现开关动作,并同时输出开关阀位指示信号)。是一种高精度、高性能、高可靠性类产品。

Q941F型浮动软密封电动球阀性能参数:

型号

PN

工作压力 / MPa

适用温度 / ℃

适用介质

Q941F-16C

16

1.6

-28~300

水、蒸汽、油品等

Q941F-25

25

2.5

Q941F-40

40

4

Q941F-64

63

6.4

Q941F-16P

16

1.6

硝酸等腐蚀性介质

Q941F-25P

25

2.5

Q941F-40P

40

4

Q941F-64P

63

6.4

Q941F-16R

16

1.6

Q941F-25R

25

2.5

Q941F-40R

40

4

Q941F-64R

63

6.4

Q941F (PN16) 型法兰连接浮动软密封电动球阀外形及结构尺寸 (mm):

DN

L

D

D1

D2

b

z×ød

15

130

95

65

45

14

4×ø14

20

140

105

75

55

14

4×ø14

25

150

115

85

65

14

4×ø14

32

165

135

100

78

16

4×ø18

40

180

145

110

85

16

4×ø18

50

200

160

125

100

16

4×ø18

65

220

180

145

120

18

4×ø18

80

250

195

160

135

20

8×ø18

100

280

215

180

155

20

8×ø18

125

320

245

210

185

22

8×ø18

150

360

280

240

210

24

8×ø23

200

400

335

295

265

26

12×ø23


Q941F (PN25) 型法兰连接浮动软密封电动球阀外形及结构尺寸 (mm)

DN

L

D

D1

D2

b

z×ød

15

130

95

65

45

16

4×ø14

20

140

105

75

55

16

4×ø14

25

150

115

85

65

16

4×ø14

32

165

135

100

78

18

4×ø18

40

180

145

110

85

18

4×ø18

50

200

160

125

100

20

4×ø18

65

220

180

145

120

22

8×ø18

80

250

195

160

135

22

8×ø18

100

280

230

190

160

24

8×ø23

125

320

270

220

188

28

8×ø25

150

360

300

250

218

30

8×ø25

200

400

360

310

278

34

12×ø25


Q941F (PN40) 型法兰连接浮动软密封电动球阀外形及结构尺寸 (mm):

DN

L

D

D1

D2

b

z×ød

15

130

95

65

45

16

4×ø14

20

140

105

75

55

16

4×ø14

25

150

115

85

65

16

4×ø14

32

180

135

100

78

18

4×ø18

40

200

145

110

85

18

4×ø18

50

220

160

125

100

20

4×ø18

65

250

180

145

120

22

8×ø18

80

280

195

160

135

22

8×ø18

100

320

230

190

160

24

8×ø23

125

400

270

220

188

28

8×ø25

150

400

300

250

218

30

8×ø25

200

502

375

320

282

38

12×ø30


Q941F (PN64) 型法兰连接浮动软密封电动球阀外形及结构尺寸 (mm):

DN

L

D

D1

D2

b

z×ød

15

140

105

75

55

18

4×ø14

20

152

125

90

68

20

4×ø18

25

180

135

100

78

22

4×ø18

32

200

150

110

82

24

4×ø23

40

220

165

125

95

24

4×ø23

50

250

175

135

105

26

4×ø23

65

280

200

160

130

28

8×ø23

80

320

210

170

140

30

8×ø23

100

360

250

200

168

32

8×ø25

125

381

295

240

202

36

8×ø34

150

403

340

280

240

38

12×ø34
